FM11RF08 电子标签
详细描述：

1 、芯片型号：FM11RF08
2 、协议：*** 14443 A
3 、频率：13.56 Mhz
4 、存储空间：1 k  字节
5 、读写距离：1.5-8CM（与天线大小，读卡器功率有关）
6 、数据传输速度：106 kbit/s
7 、可擦写次数：100000 次
8 、天线基材: PET
9 、尺寸：可按照客户要求设计
10、推荐储存环境：温度：-25 ℃ 到  50 ℃
11 、湿度：  20% 到   90%RH
12、工作温度：-40 ℃ 到  65 ℃
13、表面工艺：4 色/ 单色  logo 印刷，条码，流水号，激光码，UID 内码。
14、应用描述：门票，地铁票标签，手机 NFC 支付标签，进出管理，资产管理，图书管理，
文件档案管理，票卡，箱包，服装吊牌，服装管理，车辆管理，证件防伪等等

飞利浦 (M1卡)） S50卡兼容FM11RFO8(复旦F08)
· 容量为8K位EEPROM
· 分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位
· 每个扇区有独立的一组密码及访问控制
· 每张卡有序列号，为32位 · 具有防冲突机制，支持多卡操作
· 无电源，自带天线，内含加密控制逻辑和通讯逻辑电路
· 数据保存期为10年，可改写10万次，读***次
· 工作温度：-20℃~50℃(温度为90%)
· 工作频率：13.56MHZ
· 通信速率：106KBPS
· 读写距离：10mm以内（与读写器有关）
· 适用领域：企业校园一卡通、公交储值卡、公路收费、停车场等

非接触IC卡主要特性：
1) 卡与读写器之间非机械接触。
2) 卡表面没有裸露器件，不会因为污损、弯曲而损坏IC卡。卡本身是无源件，体积小，耐用可靠。
3) 读写器不需要卡座，可以完全密封盒子内。
4) 使用时无方向性，卡可以以任意方向掠过读写器表面，即可完成读写工作。
5) 读写器与IC卡以天线通讯联系。
6) 读写器与IC卡实施双向密码鉴别制。读写器能识别IC卡的合法性，IC卡能识别它的“主人”(读写器)，判别“主人”的读写权限。
7) 非接触式IC卡的发行依据一套严格的规则—因化不可改变的标记(标明生产厂家、***使用许可者编号)，明确的管理层别。并用所有的读写器与IC卡必须通过只有发行者拥有的MASTER卡来初始化和定义存取权限。
8)MIFARE 1型非接触式IC卡容量为8K位，设有16个分区，可支持多种应用，数据保存为期100年，可改写10万次，读***次，卡不带电源，自带天线，内含加密控制逻辑电路，卡与读写器之间的通讯采用国际通用的DES或RES保密交叉算法，有着极高的保密性能。

 IC卡性能介绍
一、概述
    非接触式IC卡又称射频卡，是世界上最近几年发展起来的一项新技术，它成功地将射频识别技术和IC卡技术结合起来，
解决了无源(卡中无电源)和免接触这一难题，是电子器件领域的一大突破。
1、可靠性高
    非接触式IC卡与读写器之间无机械接触，避免了由于接触读写而产生的各种故障。此外，非接触式卡表面无裸露的芯片，无须担心芯片脱落、
    静电击穿、弯曲损坏等问题，既便于卡片的印刷，又提高了卡片的使用可靠性。
2、操作方便，快捷
    由于非接触通讯，读写器在15cm范围内就可以对卡片操作，所以不必插拔卡，非常方便用户使用。
    非接触式卡使用时没有方向性，卡片可以任意方向掠读写器表面，即可完成操作，这大大提高了每次使用的速度。
3、防冲突
    非接触式卡中有快速防冲突机制，能防止卡片之间出现数据干扰，因此，读写器可以“同时”处理多张非接触式IC卡。这提高了应用的并行性，无形中提高了系统工作速度。
4、可以适合于多种应用
    非接触式卡的存储结构特点使它一卡多用，能应用于不同的系统，用户可根据不同的应用设定不同的密码和访问条件。
5、加密性能好
    非接触式卡在处理前要与读写器进行三次相互认证，而且在通讯过程中所有的数据都加密。此外卡中各个扇区都有自已的操作密码的访问条件。

二、M1系统参数
    非接触式IC卡容理为8K位，数据保存期为10年，可改写10万次，读***次。M1卡不带电源，自带天线，内含加密控制逻辑电路和通讯逻辑电路，卡与读写器之间的通讯采用国际通用的DES和RES保密交叉算法，具有极高的保密性能。
·  工作频率：13.56HMZ
·  通信速率：106KB波特率
·  防冲突：同一时间可处理多张卡
·  读写距离：在150MM内能方便、快速地传递数据
·  半双工通讯方式
·  在无线通讯过程中通过以下机制来***数据完整
·  支持多卡操作
·  材料：PVC
·  尺寸：符合***10536标准
·  无电池：无线方式传递数据和能量
·  芯片加工技术：采用高速的CMOS EEPROM工艺
·  组成部分：一个芯片和一个简单的线圈
·  安全性：三次相互认证(***/IEC DIS9798-2)
·  通讯中所有数据加密以防止信号截取
·  每一扇区有相互独立的密码
·  每张卡的序列号是全球的有32位
·  支持一卡多用的存储结构
·  典型处理时间
·  识别一张卡 8ms
·  读一个块 2.5ms
·  写一个块+读控制12ms
·  典型交易过程100ms

三、工作原理
    卡片的电气部分只由一个天线和ASIC组成，没有其它外部器件。
    天线：卡片的天线是几组绕线的线圈，很适于封装到***卡片中。
    ASIC：卡片的ASIC由一个高速(106KB波特率)的接口，一个控制单元和一个8K位EEPROM组成。
    M1射频卡的工作原理是：读写器向M1卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。

四、保密性
    M1射频卡的保密性能很好是由于：读写前的三次确认、的卡片序列号、传递数据加密、传输密码和访问密码的保护。
卡片中的密码是受保护、不可读的，只有知道密码的用户才能修改它。卡中的EEPROM存储区分为16个扇区，每个扇区都有自已的访问密码，用户可根据扇区的不同应用设定不同的密码(一卡多用)。扇区的访问密码分为KEY A和KEY B两组不同密码，根据访问条件，在校验KEY A或KEY B之后才可以对存储器进行访问。

五、存储区
    M1射频卡的8K位EEPROM分为16个扇区，每个扇区由4块组成，每块有16个字节。
    每个扇区的块3(即第四块)包含了该扇区的密码A(6个字节)、存取控制(4字节)和密码B(6个字节)，是一个特殊的块，其余三块是一般的数据块。
    但是，扇区0的块0是特殊的，它用于存放厂商的代码，已经固化，不可更改，被称为“块0”。
    接触式IC卡是继磁卡之后，近十年出现的一种卡。它将全部信息处理部件，包括密码校验及存贮等功能集成在一张很小的硅片上，镶在磁卡大小的卡片中，通过数个接触卡与读写器的电路交换信息。
接触式IC卡克服了磁卡可靠性和安全性差等缺点。但仍有其不足之处：
1） IC卡的接触卡，裸露在IC卡的表面，在某些情况下（如弯曲、污损等）使IC卡损坏或发生读写错误。
2） 读写器的卡座由于尘污、粗暴插卡、非卡外物插入等原因，使读写器损坏或不能正常工作，需要经常维护。
3） 由于在使用时，卡与卡座的配合是有方向性的，在使用时，由于卡座狭小而难以把IC卡插入。接触式IC卡的使用是相当不方便的。
4） 尽管IC卡上有一定的保密措施，由于读写器的通用性使IC卡的保密安全性降低。
5） 即使接触式IC卡在正常使用的情况下，其交易过程的时间长，延长了乘客出行时间及车辆周转，促使公司投入更大的运力，增加了运行成本。

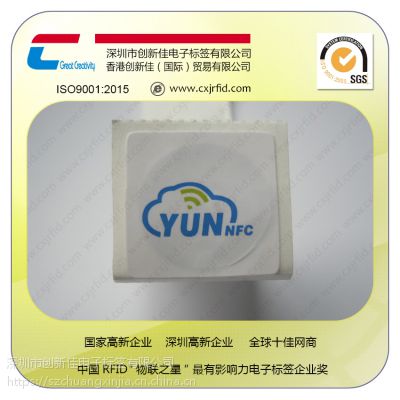

NFC智能标签，NFC智能标签贴纸，NFC标签厂家

1. 简介
近场通信(NFC)适用于非常广泛的一系列应用。构建于现有系统和人类行为的基础上，NFC使人们的生活变得更简单更方便：访问新媒体和获取内容服务的方式更加直观，购物付款、搜索、同步处理和共享信息更加简单，使用运输和其他公共服务也更加方便。
NFC为很多行业带来了新产品和新服务的机会：从网络运营商到手持装置制造商，从应用和服务开发商到服务提供商。尽管如此，面对NFC大众市场的崛起，为了基于这种技术建立能够盈利的企业，设计商和制造商们必须做出适当的技术选择。这对于NFC标签来说尤为重要，它需要在适合大众市场的价格上将功能与需要相匹配。
NFC初期的大众市场应用，基于现有的通信基础设施和用户行为，着眼开发用户获益***、商务模式强大、商业风险很小的领域。这意味着，需要一种用途广泛、经济***低成本NFC集成电路（IC），能够兼容***的装置和读取器基础设施。
Innovision 认为NFC有三大应用领域：服务启动，将NFC用于“开启”另一种服务（例如为数据传输开启另一条通信链接）；点到点，NFC可以用于实现两个装置之间的通信；付款和票务，将NFC搭建在新兴的智能票务和电子付款基础设施之上。
本文是Innovision的《现实世界的近场通信》系列白皮书的***篇，通过对NFC应用、技术和市场进行更深入的分析，旨在帮助NFC产品和服务开发商辨别NFC论坛规定的四种标签类型对于各种应用的适用性。

2 主要的NFC应用
基本上可以确定，NFC的首要大众市场应用是相对价值较低的应用，不需要对新的后端基础设施进行大量投资，欺诈的风险较小。这些应用构建于现有的通信基础设施和用户行为，用户获益***，商务模式强大，商业风险很小。
NFC技术的初期应用主要分为三大类：
点到点，将NFC用于启动两个装置之间的通信；
付款和票务，将NFC搭建在新兴的智能票务和电子付款基础设施之上；
服务的启动，将NFC用于实现服务发现和“开启”另一种服务（例如为数据传输开启另一条通信链接）。
在点到点应用方案中，NFC用来在两个装置之间建立本地通信。如果通信数据量较小（最多几千字节），NFC本身就可用于传输数据，在两个NFC装置互相接触的短暂时间内实现数据的交换。但是对于较大的数据量，NFC更可能用于建立独立的无线连接（如蓝牙或WiFi）进行内容传输。一个典型的点到点应用是直接从手机或数码相机上打印照片：用户只需选择要打印的照片或文件夹，然后对准启用了NFC的打印机触摸手机或相机，以建立用于传输数字照片的蓝牙连接。
信用卡发行商、银行和移动网络运营商看到了在有NFC功能的手机上加载付款和票务应用的商业价值，这也是创建NFC标准的动因之一。对信用卡发行商来说，与使用现金和其他传统付款方式相比， 具有NFC功能的付款更加便捷，成本***。另外，用户还能对哪怕是最小额的付款建立记录，这是如今的现金交易所不能提供的。最初，具有NFC功能的装置可能用于欺诈低、价值有限的付款情况，例如快餐厅、快餐窗口、自动贩卖机和停车计费器。
在服务启动应用方案中，用户可对准NFC标签触摸具有NFC功能的装置，将少量信息传输到NFC装置，这些信息可以是几行文本、一个网址（URL）、电话号码或其他简单数据。这种应用类型的一个例子是推销新产品、服务或活动的智能海报。通过对准海报上嵌入的NFC标签触摸NFC装置，可以将用户转到提供详情或订票的网站，而不再需要对手机进行键盘操作来打开浏览器或输入网址。

3. NFC的规定标签类型
服务启动的应用案例要求两个装置通过NFC进行通信，其中一个装置是NFC读写器，另一个是被动NFC标签。
2006年6月，NFC论坛推出了NFC兼容装置的标准化技术架构、初始规范和标签格式。它们包括用于智能海报、文本和互联网资源读取应用程序的数据交换格式（NDEF）以及记录类型定义（RTD）的三种初始规范。
另外，NFC论坛宣布了所有NFC兼容的装置必须支持的四种标签格式的初始设置。它们基于***14443类型A和B（非接触式智能卡的***）及FeliCa（衍生自***18902的被动通信模式标准）。与这些强制格式兼容的标签最初由 Innovision、Philips、Sony和其他供应商提供，现在全球已有超过10亿个此类的标签投入使用，但在公共交通和访问权控制等领域仍然空白。
NFC论坛选择的初始标签格式适用于***的应用程序和装置性能：
类型1基于***14443A，目前由Innovision研究和技术公司供应 (TopazTM)，具有96字节内存，成本低，应用广泛。
类型2同样基于***14443A，目前由Philips供应 (MIFARE UltraLight)，内存是1类标签的一半。
类型3基于FeliCa，目前由Sony供应，具有较大内存（目前为2千字节）和较高传输速率（每秒212KB），适用于更复杂的应用。
类型4完全兼容***14443A/B，很多制造商都有生产，包括Philips（典型产品如MIFAREDESFire）。内存更大，读取速率在每秒106KB和424KB之间，适用于多种应用。
值得注意的是，1类和2类标签与3类和4类标签的内存差别很大，因此又构成两个大类。在各种可能的应用类型中基本不存在重叠。

4. 选择适当的标签
在四种NFC论坛规定的标签类型中，设计商们在确定选择哪一种之前需要仔细考虑每种标签的相对优点。鉴于初始大众市场应用可能集中在低价值低风险的领域，NFC标签在满足这些需要的同时必须兼顾成本和性能的平衡，这是非常重要的。同时，要求更强标签性能的更加专门化应用也有一定市场，对于这些应用，成本和内存大小的考虑相对比较小。
表1展示了一些主要的NFC应用，以及根据以下功能，NFC论坛规定的四种标签类型的适合性。
在智能海报应用中，用户对准嵌入海报的标签触摸手机，将网址发送到手机。通过这个网址，用户可转到相关网站，获得更多详细信息，或者下载优惠券或代币。这里需要的平衡在于，一方面标签足够小，造价足够低，适用于大众市场应用，另一方面提供的内存要足以包含URL长度和一些附加安全特性。
在短消息或手机号码快捷方式的应用案例中，用户对准嵌入某物体的标签触摸手机，可收到自动发送的短信文本或手机号码。一种可能是为新手机在包装盒中随附标签。可在标签上保存手机号码或信息文本，然后将它固定到相框上，需要时对准它触摸一下手机，就能获取照片中人的电话号码，这既有趣又实用，可以为残疾人或老年人带来很大的帮助。也可将包含短信息文本的标签粘贴到家里的房门内侧，孩子放学回家后只要触摸一下电话，就能将一条文本消息自动发送给父母。这种应用对内存的要求很小，因此体积小造价低是主要的考虑因素。
蓝牙配对，从根本上讲就是两个装置之间的“握手”，如在手机和自动对讲听筒之间，或者数码相机和打印机之间。这种情况不多，但有了NFC将变得更加方便。一般情况下，这只需
要小量的内存，同时要求体积小、成本低、数据传输“中断”的风险小。如果要在两个装置之间进行一些数据的自动传输，也可使用较大的内存。
在彩信或彩铃下载应用中，用户可以触摸产品或促销品，使彩信或彩铃自动的传输到手机上。这时体积小仍然很重要，但还需要足够的内存和安全特性。标签上的内存越大，直接传输到手机上的信息就越多。同时必须考虑NFC装置和标签之间短暂的接触时间造成的限制。由于这种限制，在实际应用中，一次触摸的数据交换量至多几千字节。

1类和2类标签为双重状态，即可以读写或只读（如图1所示）。3类和4类标签为单一状态，即永远只能为只读，这与正式发布的CD或DVD类似。这意味着，在上面提到的手机包装盒内随附标签等应用中，只能使用1类或2类，因为3类和4类标签不能由用户进行个性化设置。
双重状态
读写
例如，用户或公司将标签进行个性化设置
只读
例如，用户在写入数据后“锁定”标签使其成为“只读”

图1.双重状态的标签类型
NFC标签所提供的读写内存容量是非常重要的考虑因素，特别是在大众市场应用中，因为内存越大通常造价越高，体积也越大。例如，在智能海报应用中，更大的内存可以存储***的URL并提供更强的安全选项。在特定应用中可能需要3类和4类提供的大型内存（如彩信彩铃等大量数据内容下载），但对于智能海报、蓝牙配对或者短信文本和电话号码等简单数据的快捷方式应用就大材小用了。
其次，在这一领域中，特别是在对安全有一定要求的情况下，必须要控制好成本和性能二者之间的平衡。例如，对于在公共环境中张贴的智能海报，需要防止试图更改URL或者电话号码的欺诈性复制或篡改。这就需要有足够的内存来提供完整URL和数字签名。1类标签提供96字节的读写内存，而其最相仿的竞争性产品（2类标签）仅提供48字节。如下图2中的URL长度例子所示，考虑到NDEF数据头在1类中占用6字节，在2类中占用2字节，
URL NDEF数据头需占用10字节，数字签名需要16或32字节加一个6字节的标头，这种差别就会非常关键。如果采用16字节的数字签名，1类标签还有58字节（字符）可供URL使用，而2类标签则只有14字节。如果采用32字节的数字签名，1类标签还有42字节（字符）供URL可用，而2类标签则只剩2个字节。
例1 采用16字节数字签名的1类标签剩余58个字符供URL可用：
/index.cfmsdsdfaaadaaaaaaaaaaaaa
例2采用16字节数字签名的2类标签剩余14个字符供URL可用：
/index.cfm
例3采用32字节数字签名的1类标签剩余42个字符供URL可用：
/index.cfm
例4采用32字节数字签名的2类标签剩余0个字符供URL可用：
/index.cfm（没有可用字节）

图2 采用不同标签类型和不同数字签名的可用URL长度（高亮字符）示例。
对标签写入数据后，可以锁定为只读模式，防止以任何形式被重写或更改。将标签锁定为只读意味着在发布以后，任何人都不能修改标签，它是一个不可逆的过程。这是一个重要的安全和隐私特性，只有1类和2类标签能够提供。
NFC标签的单价受很多因素的影响，包括内存能力、附加特性的数量和IC复杂性。标签价格自然而然成为决定其是否适用于特定应用的关键因素。例如，如果IC只用于自动对讲耳机中的蓝牙配对（用户只在少数情况下需要这种功能），那么高速读取和大型内存等特性是不相关的。
NFC标签的冲模区大小受内存容量、芯片复杂性和IC设计效率的影响。紧凑型标签更适合要求标签嵌入后不突出以及要求与其他芯片组集成的应用中。在智能海报应用中，与3类4类相比，1类和2类能够提供成本、大小和内存能力之间更好的平衡。
标签提供的读取速率是重要的因素。读取速率越高，发生读写“中断”的可能就越小。发生读写中断时，尽管标签和读取器在近距离内，数据仍不能完整地或准确地传输。因此，读取速率对系统可靠性和用户体验有着直接影响。这在智能海报应用中也很重要，因为用户喜欢快捷方便，而不希望一遍一遍地重试。1类标签***“全部读”命令能够一次性读取标签上的所有内容，而不必一次读取一个内存块，这在一定程度上改善了读取性能。

5 小结
NFC的大规模成功取决于能够在适当价格点上供应具有适当性能的NFC标签。设计商们务必考虑在他们的应用方案中，怎样使标签性能和成本达到平衡。
NFC首要的大众市场应用将搭建在现有基础设施之上，最初出现在相对简单的快捷方式、识别、服务发现/启动或装置配对等应用中。这意味着需要一种标准化的标签格式，体积小、造价低、具备充分的灵活性，能够与现有组成因素和集成电路很好地集成。

6 术语表
蓝牙 短距离(10-100m)无线通信协议
*** ***化组织
***14443有关非接触式智能卡的*** 标准
NDEF NFC 数据交换格式
NFC 近场通信
RFID 射频识别
RTD 记录类型定义
WiFi 无线保真——基于IEE802.11标准的无线网络技术
